Descrição

Bloco Autônomo à Prova de Explosão

Descrição

Fabricado em alumínio fundido de alta resistência mecânica e à corrosão, acabamento em pintura eletrostática texturizada cinza claro Munsell N6.5, parafusos externos em aço inox, conjunto fornecido com terminal para aterramento, conjunto montado com: Luminárias Ex d com módulos LED de alto desempenho e baixíssimo consumo, fixadas e montadas com prensa-cabos Ex d; Conjunto de baterias conforme item E (NiCd) com sistema de controle de temperatura conforme item E.4.1 da norma, garantindo ainda a prevenção por inversão de polaridade, circuito eletrônico de controle indicando rede (Sinaleiro vermelho); Bateria em carga (Sinaleiro verde) e conjunto em flutuação (Sinaleiro amarelo), o sistema possuiu ainda um botão para teste de funcionamento do conjunto. Alimentação 110-220Vca. Sob encomenda pode ser fornecido com temporizador no retorno da energização e/ou relé fotoelétrico.

Características

• Alimentação 110-220Vca;
• Sob encomenda pode ser fornecido com temporizador no retorno da energização e/ou relé fotoelétrico.

Aplicações

Áreas indústrias de trabalho severo, locais hóstis, locais com áreas classificadas com gases e/ou poeiras, indústrias de processo, plataformas, depósitos de produtos inflamáveis, refinarias, silos, indústria alimentícia, indústrias químicas, Farmacêuticas, etc...

Marcação

• ExdIIB+H2T6GbIP66;
• ExtbIIICT85°CDbIP66.

Condulete à Prova de Explosão - MCLX

• Atmosferas Explosivas;
• Marcação para gases: Ex d llB Gb;
• Marcação para poeiras: Ex tb lllC Db;
• Apropriado para instalações em Zonas: 1 e 2 e 21 e 22;
• Grau de proteção IP-66;
• Certificação: ABNT NBR IEC e Portaria 179 INMETRO.

Descrição

Condulete, Caixa de passagem, Fabricado em liga de alumínio fundido de alta resistência mecânica, fixação da tampa ao corpo através de parafusos e arruelas em aço inox aisi 304, acabamento em pintura eletrostática epóxi poliéster na cor cinza munsell 6.5, resistente a corrosão química, mecânica e exposição solar, prolongando a vida útil do produto.

Entradas roscadas BSP ou NPT nas bitolas de 1/2'' a 4'' em diversas configurações de posicionamento (E, C, LL, LR, LB, T, TB, e X).

Indicação de uso

Conjuntos destinados a serem utilizados como caixa de passagem, conexão ou derivação na passagem de cabos e fios elétricos.

Aplicação

Recomendado em áreas onde ocorram riscos de explosão por gases, vapores inflamáveis e/ou poeiras combustíveis como: Plataformas petrolíferas, Petroquímicas, Químicas, Armazéns, Depósitos de grãos, Indústrias alimentícias, Farmacêuticas, áreas confinadas e na manipulação, transporte ou depósito de produtos químicos e inflamáveis em geral.

Caixas de Ligação a prova de explosão MWR-14-U

• Caixa, corpo e tampa retangular fundida em liga de alumínio tipo cooper-free;
• Permitem agrupamento uniforme, resultando em montagem homogênea, estética, seja em painéis ou isolada;
• Dimensões cuidadosamente estudadas para atender às necessidades de derivações, junções ou montagem de equipamento elétrico;
• Material leve, antimagnético e anti-centelhante;
• Recomendada para locais que contenham gases inflamáveis. Material leve, antimagnético e anti-centelhante.

Certificação: ABNT NBR IEC  e portaria 179 do INMETRO.

Grau de Proteção IP-65.

• Acabamento: Pintura epóxi-poliéster cinza munsell N6.5 resistente a corrosão química, mecânica e exposição solar;
• Personalização conforme demanda ou projeto.

Aplicação

Utilizada para blindagem de disjuntores, chaves faca, chaves magnéticas, chaves rotativas, interruptores, fusíveis, lâmpadas piloto, botões tipo push-button, etc., ou qualquer combinação destes elementos, protegendo- os contra danos mecânicos e, em caso de explosão do gás contido no interior da caixa, não haverá risco de propagação ao meio ambiente.

Instalação:

• Por meio de 4 parafusos Ø 1/4" ou 6mm para MWR-14-U P/12 e P/14;
• Por meio de 4 parafusos Ø 3/8" ou 10mm para MWR-14-U P/17 e P/22.;
• Por meio de 4 parafusos Ø 1/2" ou 12mm para as demais.

Manutenção: Facilitada pela remoção da tampa.

Painel A Prova de Explosão - MWR14

Atmosferas Explosivas

• Zonas 1 ou 2 - Grupos llA ou llB + H2;
• NBR IEC 60079-0 e NBR 60079-1;
• Certificado de conformidade:  TÜV 11.0001 (AEX-13321).

Descrição

• MWR-14 - Personalização conforme necessidade do cliente;
• Projetos personalizados a necessidade de cada cliente (Painéis de comando, Sinalização, Distribuição, Energia e acionamento de motores);
• Diversas possibilidades de montagem com componentes;
• Corpo e tampa fundido em liga de alumínio tipo copper-free;
• Parafusos e arruelas em aço inox AISI 304;
• Acabamento em pintura epóxi-poliéster cinza munsell N6.5 resistente a corrosão química, mecânica e exposição solar.

Características elétricas

Tensão de Alimentação: 127 / 220 Vca - 60Hz

Aplicação

Instalação em áreas onde ocorra risco de explosão como nas indústrias: Farmacêuticas, Químicas, Petroquímicas, Tintas e vernizes, Cabines de pintura, Alimentícias, Depósito de produtos inflamáveis e etc.

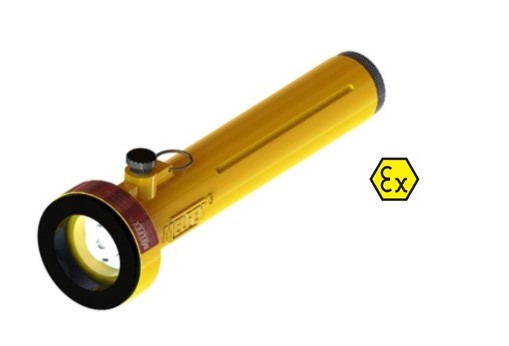

Lanterna a Prova de Explosão MW-91

Atmosferas Explosivas

• Grau de proteção IP-66;
• Ex d IIB T6 Gb;
• Ex tb IIIC T85° C Db;
• Zonas 1, 2, 21 ou 22;
• Certificação: ABNT NBR IEC e portária 179 do INMETRO.

Descrição

• Lanterna portátil a prova de explosão;
• Disponível com dois focos: Concentrado e aberto;
• Corpo, aro e tampa em liga de alumínio fundido "copper-free" de alta resistência mecânica e à corrosão;
• Lâmpadas: Led de alta potência até 400 Lumens;
• Acabamento: Pintura epóxi-poliéster amarelo, resistente a corrosão química, mecânica e exposição solar;
• Manutenção: Facilitada, com utilização de chave tipo Allen, que acompanha o produto para acesso as pilhas e travamento;
• Embalagem: Em caixa de papelão reforçado, facilitando o transporte e armazenamento.

Características construtivas

1) Corpo aro e tampa em liga de alumínio de alta resistência mecânica e a corrosão;

2) Visor plano de vidro temperado resistente à choques térmicos e mecânicos;

3) Acionamento por meio de micro-interruptor tipo (push-button) de 1A - 120Vca com manopla rotativa externa;

4) Alça de suspensão.

Aplicação

Iluminação com segurança, essencial no transporte de risco como o de combustíveis, químicos e gás, na iluminação de inspeção ou vistoria auxiliar em depósitos de líquidos inflamáveis, indústrias químicas, armazéns de grãos, plataformas petrolíferas, indústria farmacêuticas e locais confinados.

Luminária à Prova de Explosão MW-200

Atmosferas Explosivas

• Zonas 1, 2, 21 ou 22 - Grupos llA ou llB + H2.;
• Certificação: ABNT NBR IEC e portaria 179 do INMETRO.

Descrição

• Grau de proteção IP-65;
• Lâmpadas: vapor de sódio, mercúrio ou metálico, compacta ou led;
• Alojamento para equipamento auxiliar;
• Corpo em liga de alumínio fundido "copper-free" de alta resistência mecânica e à corrosão;
• Flange com furos para fixação dos acessórios para parede, poste e pendente;
• Porta lâmpada reforçado de porcelana com contatos de latão, fixado ao corpo;
• Refletor interno em chapa de alumínio anodizado de alta reflexão;
• Bujão para selar uma das entradas rosqueadas, conforme a necessidade do projeto;
• Aro e contra-aro em liga de alumínio fundido "copper-free" para fixação do refrator ao corpo;
• Refrator prismático em boro silicato resistente a choques térmicos e pressão de explosão;
• Junta de silicone de alta durabilidade e resistência ao calor;
• Grade de proteção em liga de alumínio fundido "copper-free" com três furos tipo fechadura para encaixe rápido.

Aplicação

Instalação em áreas onde ocorra risco de explosão como nas indústrias: Farmacêuticas, Químicas, Petroquímicas, Tintas e vernizes, Cabines de pintura, Alimentícias, Depósito de produtos inflamáveis e etc.

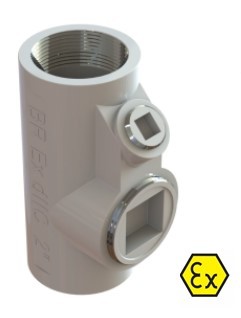

Unidade Seladora Vertical/Horizontal à Prova de Explosão - MUSX

Atmosferas Explosivas

• Zona 1 e 2 - grupos IIA, IIB e IIC;
• CERTIFICAÇÃO: ABNT NBR IEC e Portaria 179 do INMETRO;
• Fabricado em liga de alumínio fundido com baixos teores de cobre tipo cooper free;
• Pintura a pó em poliéster cor cinza munsell N 6.5, resistente a corrosão química, mecânica e exposição solar prolongando a vida útil do produto.

Aplicação

Tem por objetivo a selagem de cabos ou fios elétricos, utilizando-se o composto de selagem e composto de vedação fornecido com dois bujões para facilitar a selagem.

• Rosca NPT Padrão de 1/2'' a 4'' polegadas;
• Roscas Fêmea - Fêmea;
• Uso na vertical e horizontal.

Opção: Rosca BSP de 1/2'' a 4'' Polegadas
